전기기술사 기초이론 및 실무의 이해_수변전설비_전기실면적



5. 전기실 Lay-out

1) 면적

전기실 면적을 고려하기 위해서는 수배전반, 변압기반, 저압반, UPS, 베터리의 면적을 고려하여 산출

변압기반의 경우 용량과 제조사에 따라 상이하나 통상적으로 최소 폭 3m 정도를 고려하면됨

베터리의 경우 타입에 따라 차이하는 공간이 상이하며 연축전지가 니켈카드뮴이나 니켈수소에 비해 유리하나 수명이 짧은 단점이 있음

본과정에서는 단선결선도의 구성에 따른 수배전반의 형태 및 공간에 대해 알아봄

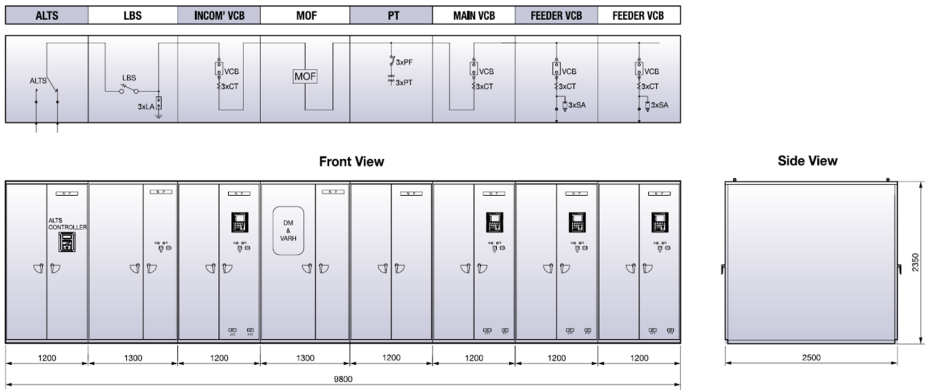

가) Conventional Type (일반 수배전반 or MESG)





나) MCSG

약 30%정도의 면치 면적 축소

PT+Main VCB 1면으로 통합 구성

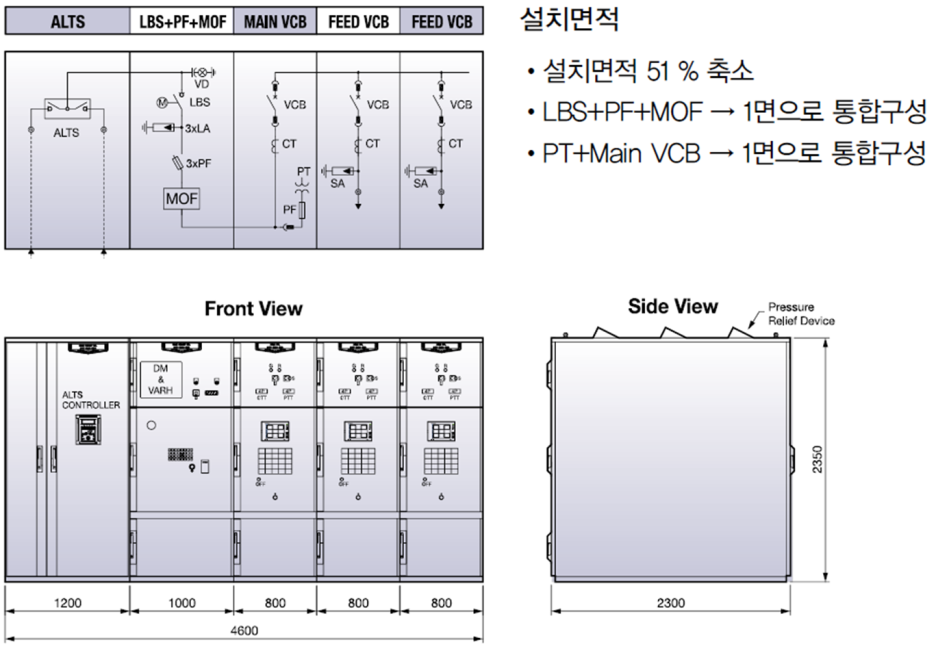

다) C-MCSG

배전반의 Compact화 및 고급화를 위하여 절연이 우수한 SF6 Gas를 주입한 부하개폐기와 MOF, Power Fuse 등을 일체화시킴

약 50%정도의 면치 면적 축소

LBS + PF + MOF→ 1면으로 통합 구성

VT + Main VCB → 1면으로 통합 구성

.

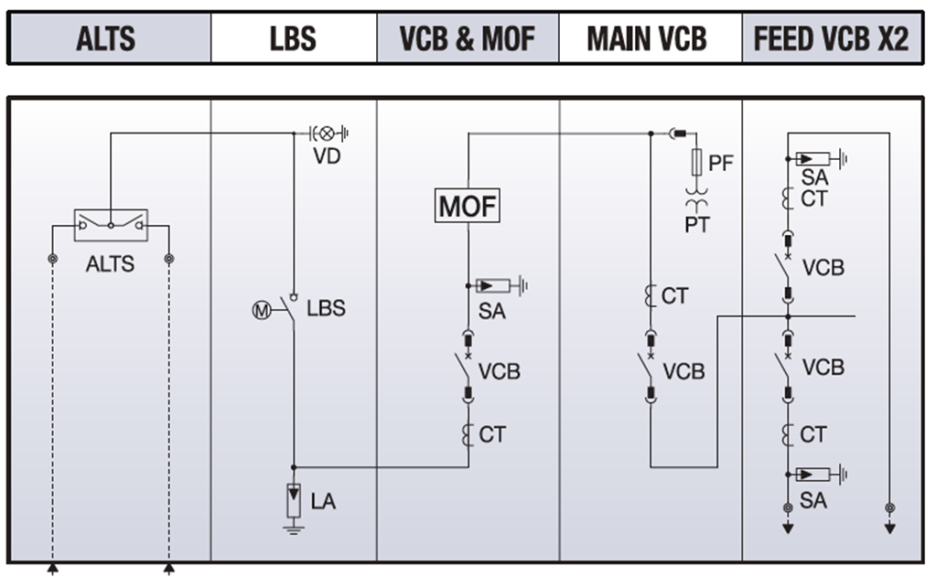

라) 2단적 MCSG
